2019年4月10日水曜日

ブラックホール

追記予定...
新発見でしたね...書きたいことは山々ですが眠いので寝ます

2019年3月28日木曜日

フェアレディZ Z31納車

初めての方は初めまして。久しぶりの人は久しぶり。Tomorrowです。
さて今回は車買った…って話です。ものすっごい古いやつ…w(まあ言うほどか?)
それがこちら

3代目フェアレディZ Z31 200ZR 2by2 Tバールーフ仕様です。型式はE-PGZ31です。Z31は初めて見た時から一目惚れ、前から目をつけていて半目のリトラクタブルライト(正式にはパラレルライズアップヘッドライト)が何とも言えない格好良さを感じたのです。あと直線の多いデザインの車が好きです。
リトラで直線の多い車は他には180SXやMR2、FC3S等がありますね。でもそこそこいい値段するかいい個体が無さそうという。
話を戻しまして、Z31って今の言葉で言うならエモいですね。買う時、母にはそこそこ反対されました(自分の金で買ってるのにね)。父は特に反対もなく、何でこいつw走り屋にでもなんのか?ってなってましたけど。な り ま せ ん。せっかく最初に買った車を壊すような事しませんよ。あと買えるならS30Zでも全然良いんですけどね。金出せるラインではないのでZ31です。まあ色々込で200万って所です。結構しますね。
おまけにローンは学生なのに連帯保証人無しで組めてしまうという。
実はちょっと前から買ったやつを見て「これいいじゃん!」って思ってたのですが買うのは後にして残ってたらにしようって思ったんですよ。で2/14にも見てまだ残ってるって思って電話してみたら人気って言われてやべえよやべえよって事で購入させていただきました。まあどの車にも言ってるだけかもしれませんが。でも決断は早かったですね。他に中々無いのでこれを逃すとしばらく買えないんじゃないかと思いました。まだかまだかと待つよりよっぽど気持ちが良いですね。おかげでバイトしっかりしないといけないですが。
当時のZ31のキャッチコピーは「比べることの無意味さを教えてあげよう」「セラミック・レスポンス」等とあげていました。比べるとは、トヨタのセリカXX(ダブルエックス)(175馬力)よりもハイパワー(300ZXで230馬力)だった為です。また、セラミックとは、世界初のセラミックターボ車として200ZRに搭載した事からです。今回買ったのはこいつです。2000ccで180馬力出ます。エンジンはRB20で直列6気筒のエンジンです。何でも直6はV6等とは次元が違うらしいです()不快な振動が無いとか何とか。勉強しようとしましたが難しくて諦めました…そのうち理解できれば…

ちなみにこの車、6万キロ代で大きな傷無し、禁煙、修復歴無しです。更に中古の数の少ない前期型(強いて言うなら中期型?)です。後期型はリアが全然違います。前期型はS30のような雰囲気があっていいですね。違いますけど。
この車、2by2と書いてる通り、4人乗れます(法律上)。まあ後部座席は大人が乗るもんじゃないですが。ただ86/BRZよりかはマシでした。あの車は自分が運転席に座ったらその後ろはまず足が入らないくらい狭い。
2シーターの方がデザイン等は良いのですがパッと見では正直分かりません。まあ見る人によるでしょうが。でも後部座席倒せば荷室が広いのと4人乗れるって安心感が良いですね。法律上は全く問題無いわけですからね。まあ普段はシート倒して荷室にしますが。

車を買ってまずはやたらカー用品を見漁っていました。楽しいですね。エクステリアをそこまでいじろうとは思いませんが内装の電装品を充実させてやりたいなって思いました。カーナビは似合わない&スマホでいいので要らないですが、最新のBluetooth対応オーディオを入れてやりたいと思います。でもカセットテープは味があって良さはありますが純正じゃないんですよね…純正なら良かったけど外すかなぁ…

あとはトラブル防止用のドライブレコーダー、ETC車載器、カーインバーター、レーダーなどですかね。レーダーのLei3+っていうのがあったんですがAmazonとか楽天から消えてしまいました。何故かと思ったらLei4が出るらしいです。高いですけどね。
あとシフトノブかっこいいのに変えたい。球型の金属製とか良いですね。可愛いし格好いい。
取り敢えずETCとドラレコは購入しました。それと凄い古いホイールが付いてたらしいので新品タイヤに履き替えしました。タイヤつけたりする工具が欲しい。あとは以前家の車についてたのを引っ剥がしたカーナビを付けようかなと。

こいつでNT京都に行きました。クソデカスピーカーとかアンプ乗せていきました(案外積載力はある)
あと、徳島に星を見に行きました。月が明るかったけど。
月光で撮りました。露光20s、F2.8、ISO640で撮影。剣山という所に行きましたが星が綺麗でした。月って案外邪魔なんだなって思いました。そんな空が暗い所に行ったことなかったので。酷道と名高い439号線を通りました。狭いしコーナー多すぎです。車クソ汚れたw



まあお金のかかりそうな車ですが大事に乗っていこうと思います。(素人ですが)
ではノシ

2019年2月15日金曜日

一眼レフカメラを買ったって話

どうも,生きてます.死んでません.
記事書いても書きかけで終わることが多く全然更新出来てません.
今回はPENTAX K-70を買ったって話です.価格の割には高性能,多機能でNerfされるんじゃねって言われたり,リコーがフェードアウトさせたがっているって話を聞いたり聞かなかったりする機種です.
で,買ったのがこちら
K-70にキットレンズsmc DA F3.5~5.6 18-135mmED AL [IF] DC WR(長すぎ)が付いてくるものを買いました.また,単焦点としてsmc DA F2.4 35mm ALも購入しました.こちらは撒き餌レンズと言われているやつです.
カメラバッグ(純正)はヨドバシで買うと付いてきました.あとは付属品を適当に買いました.


さて,これで人生初一眼で撮るものを適当に撮りたくないので夜景を取りに行きました.近所に良い撮影ポイント,掬星台があります.掬星台とは神戸の100万ドルの夜景が撮れる場所で有名なところです.駐車料金が500円も取られるのが欠点.

結構綺麗じゃないかと思います。多分rawで弄りましたが弄るの楽しいですね。割と無限に弄れます。







と、ここまでは12月に書いた記事になります。なんか投げ出して放置していました。いつもどおりですね。卒論やべえとか言いながらいろいろやってました。
冬コミ(C95)に行ったときにDA14mm F2.8というレンズを買いました。やっぱり明るく、純正で最広角ということで以前から欲しかったものです。これ5万くらいしました。
新品価格ならボディより高いです。ボディより高いレンズはネタだと思っていました。

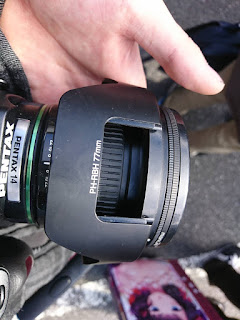

こいつです。なぜかフードにピントがあっている謎写真。
ちなみにPentaxにはPLフィルター回しやすいようにフードに窓が付いているのですが、買った翌日に窓をなくしました。
C95に揉まれて紛失しました。なんでも冬コミでは一番入場者数が多かったらしいです。一番多い夏コミはC84です。C84が初めて行ったコミケなので伝説のコミケに2回は行ったことになりますね。






紛失したことに気付いたときに撮った写真。東臨時駐車場から建物内に入る過程でなくなった。肥やしになりました。











なんか書く気が無くなったのでこのあたりで終わっておこうと思います。多分これ以上書こうとしたら途中で投げ出してしまう。Carl Zeiss Jenaのレンズも買いましたね。

Carl Zeiss Jena Tessar 50mm F2.8です。東ドイツ製という骨董品。冷戦時代から色々なものを見てきたと思うと感慨深いですね。こいつ球数はあるのでそこそこ安いですよ。お気に入りレンズになりました。ちっさくて可愛いし銀筒だし。
銀筒といえばFA31mm F2.8とかほしい。高い。
あとはDA11-18mm F2.8とか新製品で出るんですけどほしいです。量販店価格で16万ほど。K1-mkIIのボディ変えるじゃねーか。まあAPS-Cで今の所満足してるのでK-1はいいかな。フルサイズするならフィルムでもいいかなーって思ってる。思ってるだけだけど。

そろそろ引っ越すので今のうちに関西の写真を撮りまくっておきたい。と思いました。
ではでは、生きてたらまた会いましょう。ノシ

2018年2月23日金曜日

差動真空管アンプの完成

どうも。一応完成しました。
こんな感じで。後ろ汚いのは勘弁してください。
出力トランスのカバーいい感じですね。高そうな感じがかなり出せます。おすすめ。


何故か両チャンネルができたと思ったら何故か両チャンネルがぶっ壊れました。謎です。原因はおそらくカソードの定電流回路でした。簡易チェックでは何が死んだのかわかりませんでしたが…
トランジスタのB-EとB-Cとダイオードの電圧降下はちゃんとありましたしね。トランジスタがただのダイオード化したんでしょうか。hfe測ってみることにはします。
壊れたついでに回路も改良しました。というかアホな回路でしたね。電源余計に要りましたし。抵抗を使ったら定電流回路にはならないんじゃねとか思ったけれどCRDなら大丈夫ですね。

こうなりました。コレクタ電流で40mA、CRDで10mAで50mAの定電流回路としました。ツェナーダイオードに電流を流し続けることでノイズを軽減します。まあコンデンサも付けるべきではありますが。
セラコンでもつけておきます。

最初はハムノイズやよくわからないプチプチっていう音がしてましたがなんなんでしようかね。エージング(?)してたら消えましたが。


これが入力電圧500mV(約2W)の周波数特性です。ファンクション・ジェネレータを持っていないのでPCのソフトのWaveGeneを使って正弦波を出しました。
PCのオーディオ端子から出てくる出力が周波数によって変わったりするので毎回入力電圧をこまめにいじらないと駄目でした。ただ、デジタルオシロが電圧を出してくれるのはすごいありがたい。
グラフ的にはかなり良いと思います。最大値と最小値で1.2dBの差です。可聴域では十分な性能が出ています。5Hz~22.5kHzまで測定しました。これ以上は測定できず。いい機材欲しい。
まあ出力はででいるのですが周波数が下がると歪みは増えますね。


なんか出力電力をグラフにしてみたのですがこれで合ってるのでしょうか。

このアンプの最大出力は1kHzで6W程でした。8Wだとそれなりには歪みます。聞いてられるくらいの音質では出せますが(うるさい)。歪率計欲しいですね。
まあ回路規模がでかい割には出力は出ませんが実用では問題無いでしょう。クソデカホールで大音量出すとかじゃないですし部屋でフルスロットルなら音がでかすぎる。
まあ出力がでかい=良いアンプってわけじゃないので。出力出すなら半導体使ってる。


まあ案外出ないなっとは思いました。次はもっと小さい出力のアンプでも作ろうと思います。金かかんないし。

2018年2月3日土曜日

差動真空管アンプの製作(途中)

どうも、久しぶりです。記事を書こうとして書くのをやめた記事が2つ有りますね。
さて、今回作っているのは差動増幅の真空管アンプです。

一応途中の画像ですが完成したものとほぼ同じです。見た目にこだわってみたので左右対称とかだったり、見えるネジをなるべく減らしてやったり、トランスの下に隠したりしています。また、画像では使っていませんがトランスカバーも購入して被せることになってます。

まずはメインの回路図です。


こちらがその回路。以前はシングルを作ったけど今回はプッシュプルがいいなあとか思っていたら差動になっちゃったという。

よく見かける差動増幅アンプの回路です。2つの807の間についているのは定電流回路です。LM317を使って定電流回路にしている人が結構いますがそれだと高周波特性が悪くなるんじゃね、ということでトランジスタとダイオードを使った回路になっています。ダイオードの順電圧からB-E電圧を引いた電圧が抵抗にかかります。抵抗に流れる電流はhFEとはほぼ無関係になるので(hFEが十分大きいのでIc=Ieとおける)この定電流回路を採用しました。計算上だいたい50mAほどです。



これがB電源用の回路です。整流用コンデンサがやたらと小さいですがわざとです。あまり整流しすぎるとMOSFETでの消費電力が大きくなるのでシミュレータで250Vを下回らない容量が3.3uFでした。秋月になかったので4.7uFになっちゃいましたが。
この回路がかなり優秀で遅延回路?も兼ねています。ヒーターが温まる前にB電源をいれるのは避けるためです。

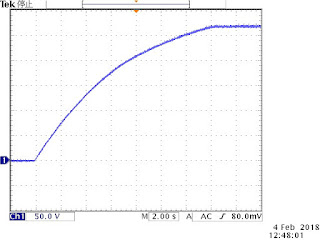

C1とR8の時定数の値で立ち上がり時間を設定できます。この回路で大体実測10秒です。理論値通りですね。
また、リップルもかなり少ないです。


ch3の方はB電源のリップルです。出力に付けているコンデンサは47uFで実験しました。リップルは18mVp-pです。
ちなみにch2の方はC電源のリップルです。こっちはでかすぎるので流石に対策します。案の定ハムノイズが小さいながらも聞こえます。A電源もいい加減な整流してますが()
まあこいつらはちゃんとします。

また、ヒーター電源はトランスを使っていますがスイッチング電源に変えるつもりです。
807の2シリ2パラで12.6V1.8Aです。12V2Aのスイッチング電源を買いましたが突入電流は約12Aになって電源がぶっ壊れます。そこで定電流回路も入れようと思います。電球とかフィラメントは電源投入時に切れることが多いのでヒーター切れも防止できるかと思います(ゲッターがなくなる方が早そうですが)

ここまで書いておいてなんですがまだ片チャンネルしかできていません。こちらが満足できるような感じにできればもう片方も作ります。

ではでは。

2017年11月24日金曜日

マイニング始めてみた

どうも、久しぶりです。
最近マイニングを始めました。
nicehashでグラボを回すだけで稼げたんですね、知ってたらもっと早くから始めりゃよかった。

グラボは
GTX750Ti
GTX1060
GTX1070
あとたまにおまけでGTX950M
でやっています。GTX270でしようとしたけど駄目だった(できても電気代回収できなさそう)
あとCPUも回してますがCPUは
Xeon E5-2670v3
i7 6700k
i5 4460
i7 6500U
でやってますが正直Xeon以外クソです、CPU代回収するのに6700Kだと24時間365日稼働して3年はかかる。しなくてもいいレベルですね。(収益は35JPY/dayほど、一ヶ月では1050円くらいかな)
ちなみにi5 4460とi7 6700Kは同じくらいの採掘量。あとCPU性能使い切れてない。クロック高いのは意味ない説ある。

Xeon E5-2670v3は結構優秀で、実はGTX1060より稼いでるかもしれないレベルで優秀。TDPは120WでGTX1060も120Wである。ヤフオクで安くで売ってたときもあるのであれば買ってもいいかも。マザボに金かかるけどね。常時稼働PCならやっぱりXeonでしょとかいう(何

1ヶ月で3600円くらい稼いでる。一方GTX1060+GTX750Ti×0.15で3700円ほど。なぜ0.15かというと750Tiが同じアルゴリズムでマイニングしてくることがあるから混ざってる。数値の根拠は皆無、勘。
というわけで初期投資を除けばXeonも優秀ですよってことですね。

i5 4460: 3.20 GHz TB時3.40 GHz 4C4T
i7 6700K: 4.00 GHz TB時4.20 GHz 4C8T
E5-2670v3: 2.30 GHz TB時3.10 GHz 12C24T

コア3倍で採掘量も3倍ほどだからね。i5とi7で差は殆どないからスレッド数は関係なさそうだね。

まあもとからPC好きなのもあって初期投資にあんまり金かかってないのが大きいですね。捨てるほどPCありますし。

E570買っちゃったしな~これ買う前にグラボ買えば良かった。そのうち記事にするだろうけど更新大変なんだよね。する気にならないとしないし。
あと時計も買いました。結構学生で持つにしては高いの。これいいなぁとか思って値段見たら1200万のがあったりするから恐ろしい(見てたのがブレゲだから高いのは当たり前ですが)ブレゲは一生縁なさそうだなあ。相当金持ちにならなきゃ。

まあ書き疲れたんで終わります。DRSSTCも作ってる最中です。なかなかやる気にならないと進まないですね。以前作ったのは壊したので完全に新しく作ってます。回路もD-FF使ったりね。
文字だけのクソ記事になってしまったあw

ではではw
ノシ

2017年7月24日月曜日

X260 X240 X250 LTEモジュールの組み込み方


どうも、久しぶりです。X260のLTE化を書きたかったのですが写真あんまり撮ってなくてまた分解するのやだなぁと思ってたのでなかなか書けませんでしたが今回書く機会ができました。
マザボ壊れたので修理出しました。やっぱりPCって毎日持ち歩いてると1年くらいで壊れるもんなんですかね。まあ3年保証なのでどんとん壊そうと思いますw
にしてもlenovoのサポートって凄いですね。いつ電話しても待たされずにサポートの人が出てくれます。送りつけると比較的すぐ帰ってきます。なんかメーカーって電話待たせるイメージあるんですよね、エプソンとかクソ待たされた記憶(記憶違いでしたらすみません)
とまあ修理に出すにあたって流石に改造した所くらいは直しておかないと。てことで直して修理からかえってきたら戻しました。

必要なもの一覧
LTEモジュール(EM7340)(FRU:04X6095)
LTE+Wi-Fiアンテナ(FRU:04X5371or04X5372)
分解工具
気合と根性

ebayとかで探せば比較的安く手に入ります。技適なしは違法なのでやめてください(バレなきゃ犯罪じゃないんですよなんて言わない)
自分はこちらのサイトから購入。早く欲しかったので国内から購入しました。
ちなみにX240でも同じものが使えます(X240、X250の純正品はEM7345、X260には使えないようです)。EM7345のFRUは04X6014です。
また、X250の純正品の3Gモジュールもあるようで、N5321(FRU:04W3842)があります。
パーツさえあればX270のLTE化もできると思います。
あとX250はアンテナ標準で内蔵してませんでしたっけ..作業が非常に簡単なのが羨ましい..

御託はそこまでにして次から分解していきます。
ではここから下はぶっ壊しても自己責任で。まあPC分解するような人はぶっ壊さないと思いますが。もし、自分ではできないという方は、コメント欄に書き込むと、送料と材料費と手間賃で応じてくれるかもしれません。

まずは内蔵バッテリーの電源を遮断します。Config/Power/Disable Built-in Butteryを押します。押さないで開けてすぐにバッテリーを外すのもありですね。よくやります。が推奨しません。壊しても知りませんよ。
これ押すとACアダプタ繋がないと起動しなくなります。友達のPCでいたずらとかしないでください。
 電源遮断したらひっくり返してネジを外します。裏から見えるの全部はずしてください。隠しネジはありません。ねじを回すとネジの抜けどめがあるので裏蓋が浮きます。隙間にギターピックや分解用のツールをねじ込みます。バッテリーがついてたあたりは一番最後にしてください。開けようとするとかなり硬いです。多分壊します。

開けた所。アンテナの配線をメモっておきましょう。
LTEモジュールをM.2端子にぶち込みます。ずれてるとLTEがうまく拾えません(一度あった)
アンテナを外します。マイナスドライバとかで外すと破損する可能性があります。分解工具使いましょう。
液晶のベゼルを開けます。適当なところから分解工具ねじ込みます。外側からぐりぐり開けていってもいいですがツメがガバガバになるので...
内側から持ち上げるようにして外していきます。これ壊しそうで怖いので外側からゴリゴリ開けてもいいです。自分は角の方のツメがガバガバに...
まあ何回も開けると折れるかも。まあ折れたらebayとかで買いましょう。
ちなみに液晶下部分は最後に開けてください。硬いです。てか不可逆的なことになりそうです。ツメが特殊なので引き抜くように外します。
カメラの横にブランクパーツがあります。剥がしてPCの箱の中にでも入れましょう。
(自分はカメラ付けてないですが)
こちらは反対側。同様に剥がします。剥がしたらアンテナをヒンジのところまでアンテナを剥がします。どこをケーブルが通っているかしっかりと写真なりでメモっておきましょう。
 ヒンジのネジを外しましよう。ネジを外してもキーボード部分が自立するようにヒンジを調節すると作業し易いです。(大体85°くらい)
てか自立しないと手が足りません。LCDのケーブルとかちぎりそうになります。

 ネジを外したらヒンジを浮かせながらアンテナを取り出します。
 LTE用のケーブル(Wi-Fiアンテナ複合)を取り出したケーブルと合わせ、曲げます。曲げないとかなり難しいです。あと、長さに余裕が無いので違うところに通すと長さが足りなくて死にます。
 アンテナを設置しました。なんか立派なアンテナですね。いつでも簡単にはずせるように銅テープの剥離紙は剥がしていません。
 アンテナを液晶の縁に通しました。
ヒンジ部分の配線の写真。ヒンジの真後ろから本体側に入るようにします。本体側にアンテナを通せたらネジを仮止めします。
反対側。こっちにカメラのケーブルが通ると思われ。ケーブル2本をヒンジに通すの案外むずかしいです。自立しないとここで死ぬほど苦労します。
向きを変えてから。60°ほどにしてからヒンジと本体の隙間にケーブルが挟まらないようにうまくケーブルを曲げて液晶を閉じます。

閉じたら元通っていた通りに配線を戻します。(この写真は当てにしないでくださいw一部元の配線わからなかったので適当ですw)
終わればヒンジを本止めして、モニターのベゼルを戻します。
正しくAPNを設定してやるとLTEがこのようにつかめるようになります。お疲れ様でした。ドライバは自動的に入ります。
